HMI anslutningskort -KF20 — KiCad-projekt, rev J¶
Referensbeteckningar enligt SS-EN IEC 81346-2:2019: kortet är -KF20 och kontakterna -XG3, -XG5 och -XG6 (fullständigt -KF20-XG3 osv.) — se docs/09-referensbeteckningar.md. KiCad-filerna i rev J och silkscreen har ännu -A20, -X3, -X5 och -X6. Samma kontakter, samma stift. De byts vid nästa revision av kortet. Mappnamnet
hmi-anslutningskort-A20står kvar så att länkar inte bryts.
Kretskort mellan HMI:ns ESP32-P4-kort (Waveshare ESP32-P4-WIFI6-POE-ETH, header P6) och fältdonen: tre knappar (-SJ11…-SJ13) och handratten (-SJ14). Signalerna går genom en nivåomvandlare 5 V → 3,3 V (CJMCU-0108 / TXS0108E).
Beskrivningen av funktion och GPIO finns i docs/06-hmi.md. Den här mappen är facit för hur kortet är konstruerat. Säger ett dokument något annat om inkopplingen är det KiCad-filerna här som gäller, utom för GPIO-numren där HMI-firmwaren är facit.
Filer¶
| Fil | Innehåll |
|---|---|
hmi_anslutningskort.kicad_pro |
Projektfil — öppna den här i KiCad 10 |
hmi_anslutningskort.kicad_sch |
Schema |
hmi_anslutningskort.kicad_pcb |
Kretskort, draget |
flipbench.kicad_sym |
Projektets symbolbibliotek (CJMCU-0108) |
flipbench.pretty/ |
Projektets fotavtryck: CJMCU-0108 och PinSocket_2x20_P2.54mm_Vertical_Speglad |
sym-lib-table, fp-lib-table |
Pekar ut biblioteken ovan via ${KIPRJMOD} — inget behöver installeras |
hmi-anslutningskort-A20-rev-J-schema.pdf |
Schemat som PDF |

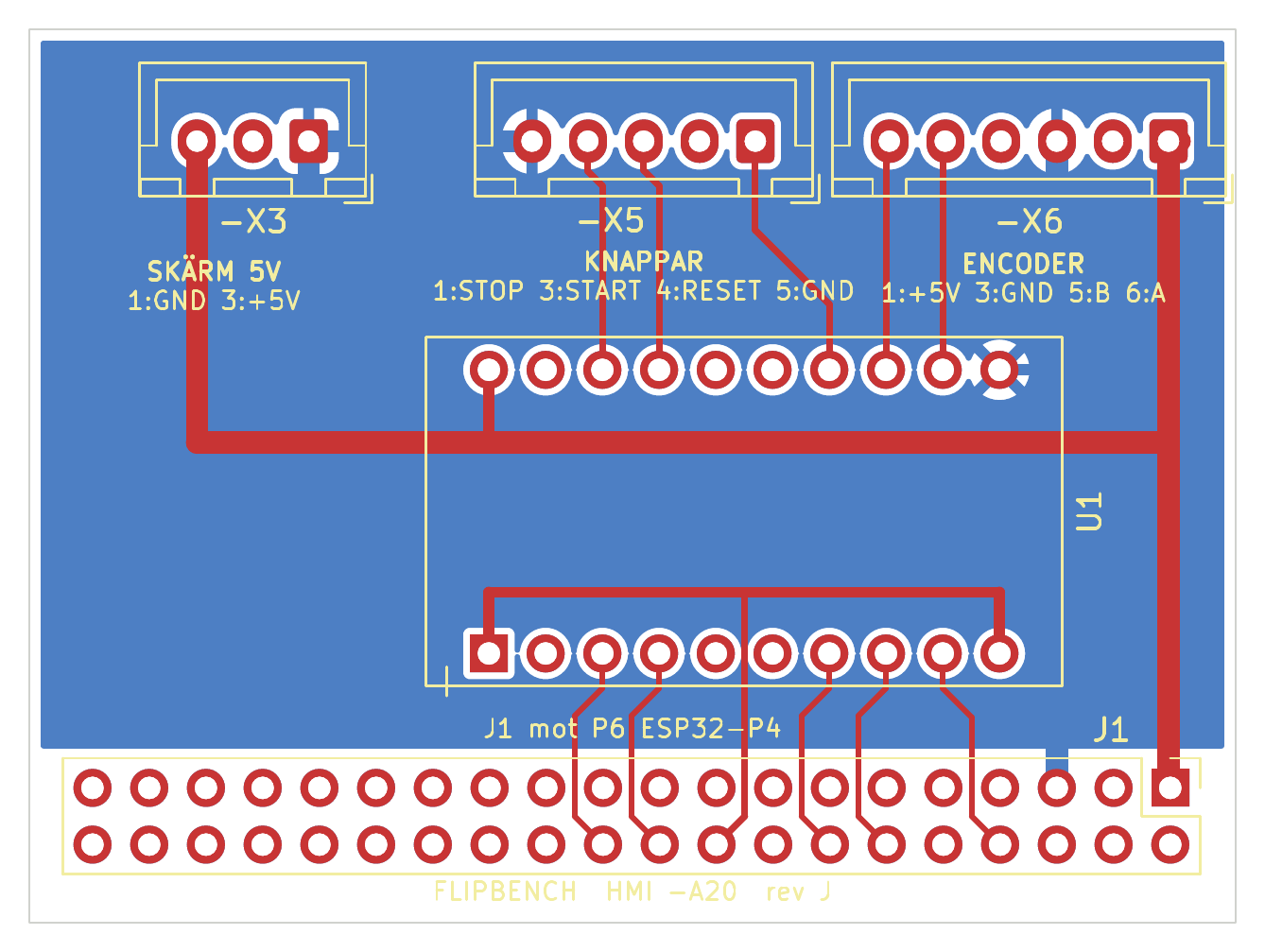

hmi-anslutningskort-A20-rev-J-layout.png |
Kretskortet sett ovanifrån, båda kopparlagren |
Projektet är sparat med KiCad 10.0. Inga tillverkningsfiler (Gerber, borrfil)
ligger här ännu — de tas fram ur .kicad_pcb när kortet ska beställas.
Kortet¶
- 54 × 40 mm, 2 lager, 1,6 mm FR4.
- Alla komponenter på ovansidan — J1, U1 och de tre JST-kontakterna.
- Ovansidan (F.Cu): alla signaler, +5V och +3V3.
- Undersidan (B.Cu): GND-banor och ett GND-plan över kortet ovanför J1 (zon 0,5–53,5 × 0,5–32,2 mm, isolationsavstånd 0,3 mm, termiska ekrar).
- Inga vior.
- DRC i KiCad 10: 0 fel, 0 oanslutna, kortet stämmer med schemat. Kvar står tre varningar om att JST-fotavtrycken skiljer sig från KiCads biblioteksversion — de påverkar inte kopparen.
Komponenter¶
| Ref (KiCad rev J) | Komponent | Fotavtryck |
|---|---|---|
| J1 | 2×20 honlist 2,54 mm mot P6 | flipbench:PinSocket_2x20_P2.54mm_Vertical_Speglad |
| U1 | CJMCU-0108 (TXS0108E) på 2×10 sockel | flipbench:CJMCU-0108 |
| -XG3 (KiCad -X3) | JST XH 3-pol, matning till skärm | Connector_JST:JST_XH_B3B-XH-A_1x03_P2.50mm_Vertical |
| -XG5 (KiCad -X5) | JST XH 5-pol, knappar | Connector_JST:JST_XH_B5B-XH-A_1x05_P2.50mm_Vertical |
| -XG6 (KiCad -X6) | JST XH 6-pol, encoder | Connector_JST:JST_XH_B6B-XH-A_1x06_P2.50mm_Vertical |
Ledarbredder¶
| Nät | Bredd |
|---|---|
| +5V (P6 → skärm och encoder) | 1,0 mm, 0,5 mm sista biten till U1 VB |
| GND (undersidan) | 1,0 mm, 0,5 mm till U1 GND |
| +3V3 | 0,5 mm skena under U1, 0,3 mm till J1 |
| 5 V-signaler, U1 → JST | 0,3 mm |
| 3,3 V-signaler, U1 → J1 | 0,25 mm |
Minsta isolationsavstånd 0,2 mm (nätklass Default).
Inkoppling¶
J1 — mot P6 på ESP32-P4-kortet¶
| J1/P6-stift | Nät | Går till |
|---|---|---|
| 1 | +5V | U1 VB, -XG6:1, -XG3:3 |
| 5 | GND | U1 GND, -XG6:3, -XG5:5, -XG3:1 |
| 8 | ENC_B (GPIO23) | U1 A8 |
| 12 | ENC_A (GPIO21) | U1 A7 |
| 14 | SW_STOP (GPIO20) | U1 A6 |
| 18 | +3V3 | U1 VA och OE |
| 20 | SW_START (GPIO3) | U1 A3 |
| 22 | SW_RESET (GPIO2) | U1 A2 |
Övriga stift är oanslutna. Jord tas bara från P6 stift 5. Stift 26 och de andra jordstiften på P6 (10, 13, 19, 29, 33, 40) är inte anslutna — de är samma jord på ESP32-kortet.
J1 har ett speglat fotavtryck. J1 sitter på samma sida som övriga
komponenter, och med KiCads standardfotavtryck på ovansidan blir
stiftnumreringen då spegelvänd mot P6. Själva honlisten är en vanlig 2×20 —
det är bara numreringen på kortet som skiljer. Sett ovanifrån sitter stift 1 (+5V, fyrkantig lödyta)
längst till höger i den inre raden, närmast U1. Byt aldrig J1 mot
standardfotavtrycket Connector_PinSocket_2.54mm:PinSocket_2x20_P2.54mm_Vertical
— då hamnar +5V på en GPIO.
-XG6 JST-XH-6P-M — encoder -SJ14¶
| Stift | Signal | U1 |
|---|---|---|
| 1 | +5V | — |
| 2 | ledig | — |
| 3 | GND | — |
| 4 | ledig | — |
| 5 | ENC_B | B8 |
| 6 | ENC_A | B7 |
-XG5 JST-XH-5P-M — knappar -SJ11…-SJ13¶
| Stift | Signal | U1 |
|---|---|---|
| 1 | SW_STOP (röd) | B6 |
| 2 | ledig | — |
| 3 | SW_START (grön) | B3 |
| 4 | SW_RESET (blå) | B2 |
| 5 | GND, gemensam retur | — |
-XG3 JST-XH-3P-M — matning till skärm -PH10¶
| Stift | Signal |
|---|---|
| 1 | GND |
| 2 | ledig |
| 3 | +5V |
U1 CJMCU-0108¶
VA och OE på +3V3, VB på +5V, GND på GND. Kanalnumret följer GPIO-numret:
| Kanal | Signal | GPIO | Fältkontakt |
|---|---|---|---|
| A2/B2 | SW_RESET | GPIO2 | -XG5:4 |
| A3/B3 | SW_START | GPIO3 | -XG5:3 |
| A6/B6 | SW_STOP | GPIO20 | -XG5:1 |
| A7/B7 | ENC_A | GPIO21 | -XG6:6 |
| A8/B8 | ENC_B | GPIO23 | -XG6:5 |
A1, A4 och A5 med motsvarande B-kanaler är lediga.
Kontrollera innan tillverkning¶
- J1 stift 1 mot P6. Provmontera en utskrift i skala 1:1 och kontrollera att +5V hamnar på P6 stift 1.
- CJMCU-modulens radavstånd. Fotavtrycket använder 12,70 mm mellan A- och B-raden, uppmätt på foto. Mät modulen med skjutmått.
- Avkopplingskondensatorer saknas. Kortet har ingen 100 nF vid VA eller VB. Öppen punkt i projektdokumentationen.
Revisioner¶
| Rev | Datum | Vad |
|---|---|---|
| J | 2026-09-27 | Första KiCad-utgåvan (referenser -A20, -X3, -X5, -X6). Alla komponenter på ovansidan, J1 speglad. -XG6 1 +5V / 3 GND / 5 ENC_B / 6 ENC_A. -XG5 1 STOP / 3 START / 4 RESET / 5 GND. Jord bara via P6 stift 5. |
